RFID倉儲管理系統在集裝箱海運管理方案中的應用
系統構成
無線傳輸技術(RFID)在中國海關車子進出控制中的應用即構成中國海關電子器件停車場停車場車牌識別系統。
中國海關出入車輛一般都為車箱大貨車，出入價位過程中解決車子辨別辦理備案。采用RFID實現對出入海關監管場所車輛辨別登記時，可將出入車輛的車牌信息加載rfid標簽，將rfid標簽黏貼汽車在汽車玻璃上作為電子車牌。當附加了電子車牌車子依據rfid標簽寫卡器控制的機動車道時，rfid標簽寫卡器自動式以非接觸式、遠距離加載方式獲得依據車輛的電子車牌信息。由所獲得的車牌信息能夠?qū)崿F(xiàn)對通過車輛作出是否海關放行以及自動式辦理備案的處理方式。
可以看出，應用RFID能夠?qū)崿F(xiàn)不停車、非接觸式、遠距離（寫卡器外置天線與rfid標簽的鑒別間隔不少于3米）地對通過車子自動識別辦理備案，并為每一個注冊申請車輛建立通關檔案的功效。
中國海關電子車牌子系統的業務需求為：
（1）自動識別海關監督車輛的車牌號碼；
（2）與中國海關管理后臺項目流程管理信息管理系統網絡連接，經二次開發后往項目流程管理信息管理系統數據庫管理中自動檢索該車輛是否經海關注冊登記，鑒別拖運海關監管貨物車輛的合情合理，銷賬出入境簽證車輛。
自上分析不難看出，采用電子車牌（即無線通信技術rfid標簽）方案，完全能夠?qū)崿F(xiàn)中國海關對其監管車輛的自動識別，即實現對中國海關出入車輛的自動式管理的功能。

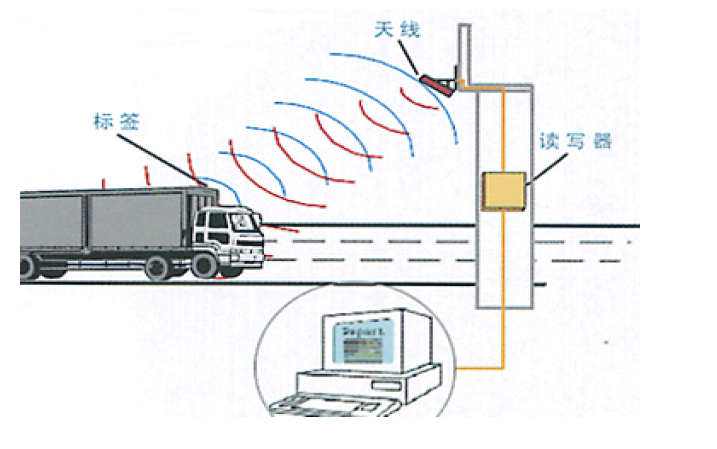

如下圖所示2所表明，電子車牌系統由電子車牌、寫卡器、外置天線、控制板、電磁感應線圈、地磁傳感器等組成。
系統基本原理：電子車牌系統在控制板的軟件控制下展開工作。工作職責如下所示：
（1）電子車牌
即rfid電子標簽，用以存儲內部構造標示ID、車牌號碼、窗子型號規格、車輛自重等信息；電子車牌內有2Kbit字節的存儲空間，能夠承受10一千次的信息可讀寫能力。
本系統中權限設置3種rfid標簽，各是汽車玻璃標志、暫時性標志和窗子標志，如下圖所示4、圖5。
（2）wifi網絡射頻天線
用以推送數據信號激活電子車牌，此外接納電子車牌反饋的無線射頻信號，并將這些線傳贈送給寫卡器；電子車牌系統中所使用的外置天線專一性強，作用間隔較遠，消除相鄰車輛安全出口天線信號的相互影響。外置天線對除本身工作上軸向正方向以外的其他方向電離輻射不顯著（甚至不能達到筆記本電腦的電離輻射抗拉強度），對周圍操作過程工作安全。
（3）寫卡器
擔負促進外置天線發射信號或接收天線接收到的信號，分析處理關鍵涉及到的電子車牌信息數據，此外將這些數據傳送到PC中。電子車牌寫卡器作為一個外部設備，運用網絡層協議或串口通訊與PC機相連，提升了它位置協調性和可靠性。
（4）手持寫卡器
手持寫卡器可以隨時對電子車牌進行閱讀能力，用于暫時性或監督管理的閱讀能力工作上，使用方便。手持寫卡器依據串口通訊與用戶應用計算機進行傳輸數據。
系統特點
（1）拼裝簡易
電子車牌標志采用一次性成型封裝類型，本身不能拆。依據應用耐候膠粘貼在集裝箱車輛擋風玻璃的過程中上面和車體正中間，一旦固定不變一般不脫卸式式（保證一車兩牌，不可以假借）。外置天線可以室外拼裝，外置天線與寫卡器可以采用通信用低損耗同軸天線，寫卡器與計算機有許多種接口標準，包括串行通訊口，RJ45網線端口。
（2）作用間距很遠
鑒別間隔可達到7米，很遠超過10米；由于專一性好，相鄰安全出口不會造成相互影響。
（3）抗干擾能力強
采用光譜分析儀卡幀工作模式，具有很強的抗干擾能力；
（4）閱讀能力速度更快
從獨立標志上鑒別8個字節耗時不能超過12ms，在一個標志上加載1個字節耗時不能超過25ms；
（5）工作穩定可靠
產品均采用工業化生產設計規范，室外一部分對雨雪天和高低溫等生態環境保護生命力頑強；
3.設備圖
(1)汽車玻璃標志
各種車型均適合，其獨有方案設計更可以確保在大型載貨量車子里的應用
汽車玻璃專用標志
專用膠使標志與夾絲玻璃粘合
短時間粘合
長久性牢固粘貼不變質
長久性后仍然保持加載特點
與眾不同封裝類型導致標志表面應力不均，從而一經粘貼，再取下時便 會被撕破
專用材料使標志有十分防潮、防霜、防水、防清理功效
軟性材料可適用于汽車玻璃的圓弧面
比較大儲存量200字節，采用神州數碼科技技術技術專業優化計算方法可以再提高容量15％以上
保證運動中加載：當占據物理內存＝<15字節
互相配合寫卡器可以實現閱讀能力硬件加密，保證數據安全性（根據自己的喜好采用此功效）
標志兩面可以定制圖案、文字
標志在長春、內蒙古等惡劣環境有成功應用實例
技術參數：
(2)金屬標簽
金屬標簽1(進口芯片、二次封裝)
金屬標簽2(進口的)
重要技術參數：
1)通信
功率：902～928MHz；
廣泛性工作范圍：0～5m；
閱讀能力特點：寫間隔約為讀的間距70％，也可以在一組標志中對選定標簽的進行讀寫操作；
電極化方向：線型，水平；
防碰撞合同書：2進制，樹型防碰撞優化計算方法；
2）手機app特性
存儲器（EEPROM）：字節剖析存儲器尋址方式；
字節剖析存儲器鎖定；
1024位一共存儲量；
64位唯一的ID在交貨時鎖定；
880位顧客存儲器也可以根據應用要求來硬盤格式化和鎖定。顧客存儲器主要包含128位由生產商程序編程的存儲器。
數據速率：在10ms秒內從標志上加載8個字節的數據
在25ms之內向標志加載一個字節的數據
3)使用年限：
能夠無限次加載，可執行10一千次之上加載操作過程。
4）使用性能
規格型號：1.5x8.5x0.85英寸（3.8x21.6x2.15mm）
凈重量：108g;
工作溫度：-40℃～+85℃；
存儲工作溫度：-40℃～+95℃；
空氣相對濕度：95﹪無凝結水
振動耐受性：1.5Grms，5至1000Hz，3個軸向
觸電事故耐受性：5G，1/2正弦函數脈沖，3ms間隔，3個軸向
化工產品傷害：標志在如下所示情況不易損害：
遭到水清理
標志遭到濺灑的健康飲品、中性洗滌溶液或丁二烯添加物的一般性沾染。
標準：切合實際ANSNCITS256-2001標準
(3)暫時性標志
技術參數同汽車玻璃標志（PVC材料封裝類型）
(4)室外閱讀能力機械設備
重要技術參數：
功率：915MHz；
閱讀能力特點：比較大讀間隔≥10 m(取決于外置天線和環境)；
比較大寫間隔≥5m(取決于外置天線和環境)；
串行通訊接口：RS232ORRS422，DB9；
天線接口：4個，SMA；
信息數據讀寫速度：標簽識別：45ms;
讀8Byte/13ms；
寫1Byte/39ms；
多標簽閱讀能力：也可以在一組標志中對選定標簽的進行讀寫操作；
工作溫度：－20℃～55℃；
儲存工作溫度：－40℃～85℃；
空氣相對濕度：10～95％；
開關電源電路：8.5VDC/1500mA；
規格型號：19.1cm(L)*6.6cm(H)*13.5cm(W)；
(5)外置天線
互相配合與眾不同標志有效工作間隔可以超過10m；
帶有穩固的鋁質拼裝片，多偶極天線陣及匹配系統；
外部敷以合成纖維玻璃鋼防護罩，融進各種各樣惡劣的環境；
外防護罩選用電氣性能高品質的原料，能夠有效的抵御紫外光；
所有聯接件采用不銹鋼板材，耐腐蝕特點高品質；
厚薄僅僅是17.8cm，屬相對中小型應用外置天線；
平面圖至正垂面的半功波束天線寬幅上有著47度可塑性調整區，以滿足一方向識別區超出另一向的辨別地區應用程序安裝要求。
